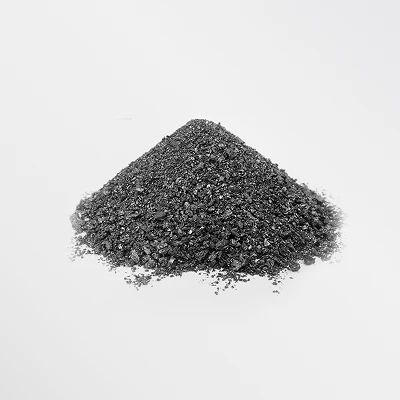

Piikarbidin valmistusteollisuus

Verrattunasilikonipohjainenpuolijohdemateriaalit, kolmannen sukupolven puolijohdemateriaaleilla, joita edustaa piikarbidi (SiC), on monia etuja, kuten suuri läpilyöntisähkökenttä, korkea kyllästettyjen elektronien ajautumisnopeus ja korkea lämmönjohtavuus.

Piikarbiditeholaitteita käytetään pääasiassa suuritehoisilla aloilla, kuten uusissa energia-ajoneuvoissa, aurinkosähköenergian varastoinnissa, raideliikenteessä ja muilla aloilla, erityisesti ajoneuvojen alalla. Muutaman seuraavan vuoden aikana sovellukset, kuten sisäänrakennetut pääinvertterit ja latausmoduulit, jatkavat nopeaa kasvua.

Tällä hetkellä kotimaiset yritykset ovat nopeuttaneet pääsyään piikarbiditeollisuuden ketjuun ja investoinnit ovat kiihtyneet, mikä on tuonut nopean kasvun kaikkiin toimialaketjun lenkkeihin.

Yolen raportin mukaan piikarbiditeholaitteiden markkinakoko ylittää 6 miljardia dollaria vuonna 2027, ja vuotuinen kasvuvauhti on yli 30 %.

Piikarbidipohjainen teholaiteteollisuuden ketjuun kuuluu pääasiassa piikarbidisubstraatin tuotantoketjun alkupään valmistus, epitaksikerroksen kasvattaminen, keskivirran laitevalmistus ja loppupään sovellusmarkkinat.

Substraatin valmistusprosessi on pääasiassa erittäin puhtaan hiilijauheen ja erittäin puhtaan piijauheen syntetisoiminen piikarbidijauheeksi. Erityisessä lämpötilakentässä fysikaalista höyrynsiirtomenetelmää (PVT-menetelmä) käytetään pääasiassa erikokoisten piikarbidikideharkon kasvattamiseen, ja piikarbidisubstraatti valmistetaan useiden prosessien jälkeen.

Epitaksiaalinen linkki on pääasiassa piikarbidisubstraatilla, ja epitaksiaalinen levy muodostetaan substraatin pinnalle kemiallisella höyrypinnoitusmenetelmällä (CVD).

Niistä piikarbidi-epitaksiaalinen levy valmistetaan kasvattamalla piikarbidiepitaksiaalikerrosta johtavalle piikarbidisubstraatille, jota voidaan edelleen tehdä voimalaitteiksi ja soveltaa uusiin energia-ajoneuvoihin, aurinkosähköihin, raideliikenteeseen, älyverkkoon, ilmailualaan ja muilla aloilla. Piipohjainen galliumnitridi (GaN-on-SiC) epitaksiaalinen levy valmistetaan kasvattamalla galliumnitridi-epitaksiaalikerrosta puolieristetylle piikarbidisubstraatille, jota voidaan edelleen valmistaa mikroaalto-RF-laitteiksi ja käyttää 5G-viestintäkentillä.

Piikarbidilaitteiden valmistuskustannusrakenteesta substraattikustannukset ovat suurimmat ja niiden osuus on 47 %; Toinen on laajennettu kustannus, joka on 23 prosenttia. Nämä kaksi prosessia ovat tärkeitä piikarbidilaitteiden komponentteja.
